Tubos Lapeados H8 y Vástagos Cromados
Barras cromadas y tubos lapeados para cilindros hidráulicos, en acero e inoxidable
VER BARRAS Y VÁSTAGOS
Suministro de tubos lapeados H8 y barras cromadas para hidráulica.
Suministramos barras cromadas y vástagos lapeados H8 en acero e inoxidable para vástagos y camisas de cilindro. Indícanos medidas y uso (mantenimiento o fabricación) y te confirmamos la opción adecuada.
Catálogo de barras y vástagos para cilindros hidráulicos

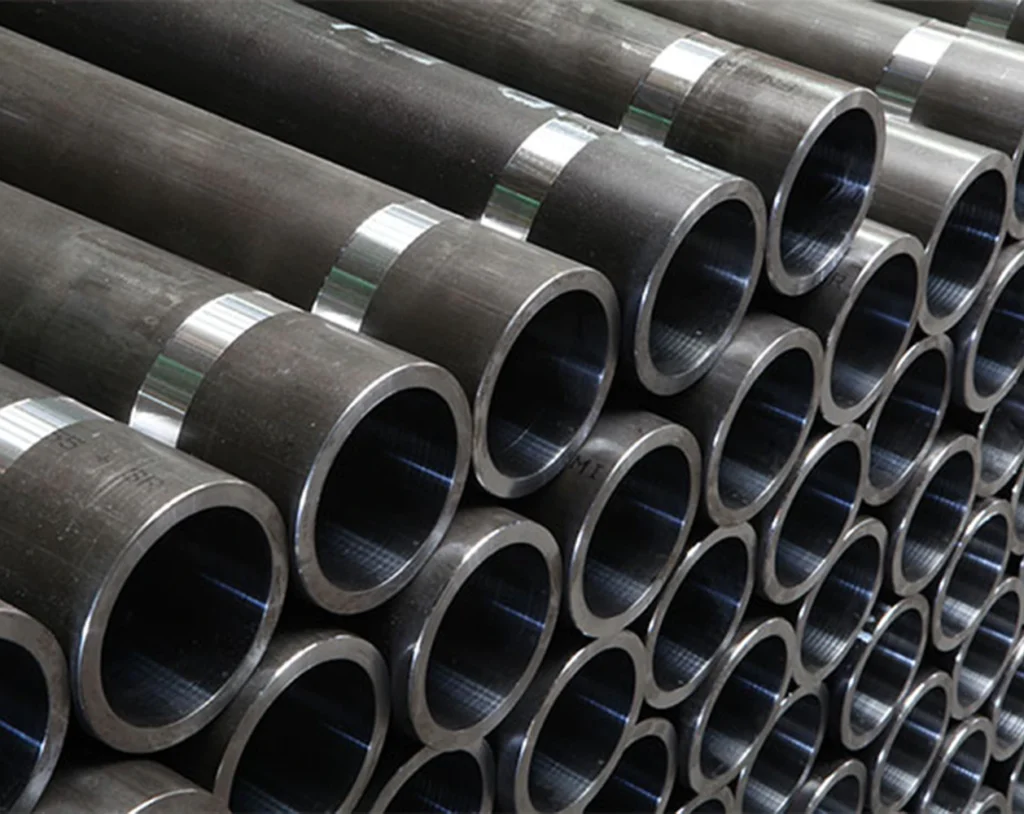

TUBO LAPEADO H8
Sin soldadura de acero al carbono
Tubos sin soldadura lapeados interiormente para cilindros hidráulicos, fabricados mediante estirado en frío o laminación en caliente según la gama dimensional. Estos tubos de precisión se utilizan en la fabricación de cilindros hidráulicos y sistemas hidráulicos industriales, con aplicaciones en maquinaria industrial, obra pública, plataformas elevadoras, grúas y equipos hidráulicos donde se requiere alta resistencia y precisión.
CARACTERÍSTICAS TÉCNICAS
ACERO
E355*
ACABADO
+SR (BK+S) / +AR
RUGOSIDAD
Ra máx. 0,4μm
RECTITUD
máx. 1/1000mm
Tubos de precisión para cilindros hidráulicos fabricados según normas EN 10305-1 (tubos estirados en frío) y EN 10297-1 / EN 10210 (tubos laminados en caliente).
Tolerancia interior ISO H8–H10, ideal para aplicaciones en fabricación de cilindros hidráulicos y sistemas hidráulicos industriales.
*Material base acero S355J2H (St 52-3N) con ensayo de impacto Charpy. Disponibles también aceros especiales HC460, HC540, HC620 y HC650 para cilindros hidráulicos de alto rendimiento.
TUBO LAPEADO
INOX AISI 304 y 316
Tubos inoxidables sin soldadura lapeados interiormente, diseñados para la fabricación de cilindros hidráulicos inoxidables. Fabricados en acero inoxidable AISI 304 y AISI 316, se obtienen mediante estirado en frío o laminación en caliente, ofreciendo alta precisión dimensional, rugosidad Ra máx. 0,4 μm y tolerancia interior ISO H9, lo que garantiza resistencia a la corrosión, durabilidad y rendimiento en sistemas hidráulicos exigentes.
CARACTERÍSTICAS TÉCNICAS
ACERO
AISI 304 (1.4301), AISI 316 (1.4401)
RUGOSIDAD
Ra máx. 0,4μm
RECTITUD
máx. 1:1000mm
Tubos de precisión con tolerancias controladas para cilindros hidráulicos, con diámetro exterior fabricado según las normas EN 10216-5 o ASTM A269 y diámetro interior con tolerancia ISO H9. Estas especificaciones garantizan alta precisión dimensional y fiabilidad en la fabricación de cilindros hidráulicos y sistemas hidráulicos industriales.

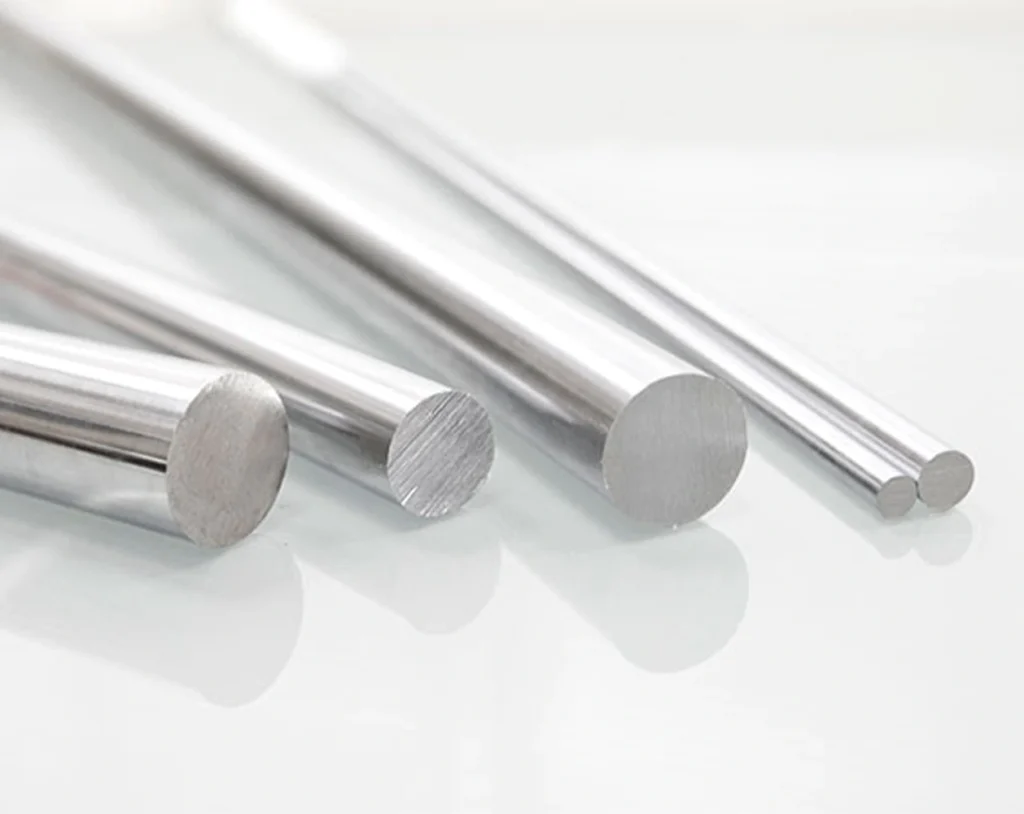

BARRA CROMADA F114
Las barras cromadas F114 se usan principalmente en cilindros hidráulicos y neumáticos, estas barras también se utilizan en ejes, columnas y sistemas de guiado, así como en plataformas y sistemas de elevación. Gracias a su resistencia y precisión, son adecuadas para equipos industriales y maquinaria en general donde se requiere fiabilidad y durabilidad.
CARACTERÍSTICAS TÉCNICAS
ACERO
C45 normalizado
EQUIVALENCIA
F-114, CK45, C45E, SAE1045
TOLERANCIA
ISO f7
RUGOSIDAD
Ra máx. 0,2μm
RECTITUD
máx. 0.3/1000mm
REDONDEZ
máx. ½ de la tolerancia del diámetro
Barras cromadas para cilindros hidráulicos con espesor de cromo mínimo de 15 µm en diámetros inferiores a 20 mm y 20 µm en diámetros iguales o superiores a 20 mm, dureza mínima de 900 HV0.1 (66 HRC) y alta resistencia a la corrosión.
Cumplen con test de niebla salina de 120 a 200 horas NSS según ISO 9227 y clasificación mínima 9/10 según ISO 10289, con opciones de 500 y 1000 horas bajo petición para aplicaciones más exigentes.
BARRA CROMADA
INOX AISI 304, 316 Y 431
Tubos inoxidables sin soldadura lapeados interiormente, diseñados para la fabricación de cilindros hidráulicos inoxidables. Fabricados en acero inoxidable AISI 304 y AISI 316, se obtienen mediante estirado en frío o laminación en caliente, ofreciendo alta precisión dimensional, rugosidad Ra máx. 0,4 μm y tolerancia interior ISO H9, lo que garantiza resistencia a la corrosión, durabilidad y rendimiento en sistemas hidráulicos exigentes.
CARACTERÍSTICAS TÉCNICAS
ACERO
AISI 304 / AISI 316 / AISI 431
EQUIVALENCIA
1.4301, X5CrNi18-10 / 1.4401, X5CrNiMo17-12-2 / 1.4057, X17CrNi16-2
TOLERANCIA
ISO f7-f8
RUGOSIDAD
Ra máx. 0,2μm
RECTITUD
máx. 0.3/1000mm
REDONDEZ
máx. ½ de la tolerancia del diámetro
Barras cromadas con espesor de cromo mínimo de 15 µm en diámetros inferiores a 20 mm y 20 µm en diámetros iguales o superiores a 20 mm, con dureza mínima de 900 HV0.1 (66 HRC) para garantizar alta resistencia al desgaste. Ofrecen gran resistencia a la corrosión, con ensayos de niebla salina según ISO 9227 de hasta 1200 h (AISI 304), 1450 h (AISI 316) y 500 h (AISI 431), alcanzando rating 9 según ISO 10289.
Preguntas frecuentes sobre barras y tubos
¿Como pedir presupuesto para barras y tubos?
Escríbenos a través del formulario de contacto y dinos tipo de producto (barra o tubo), material (acero o inoxidable), diámetro, longitud y cantidad. Si es para un cilindro, añade si es vástago o camisa y el entorno de uso.
¿Qué es una barra cromada y para qué se usa?
Una barra cromada se usa principalmente como vástago de cilindro hidráulico. Su acabado facilita el deslizamiento y mejora el comportamiento en aplicaciones hidráulicas, tanto en fabricación como en mantenimiento.
¿Qué es un vástago hidráulico?
El vástago hidráulico es la pieza que transmite el movimiento del cilindro hacia el exterior. Normalmente se fabrica a partir de barra cromada, mecanizada a la medida y configuración necesarias.
¿Qué es un tubo lapeado H8?
Un tubo lapeado H8 es un tubo con tolerancia interior controlada, utilizado como camisa de cilindro hidráulico. Se emplea cuando se necesita un interior preparado para mecanizado y montaje con ajuste preciso.
¿Para qué se usan los tubos lapeados en cilindros hidráulicos?
Los tubos lapeados se usan como cuerpo o camisa del cilindro, porque ofrecen un interior más adecuado para el trabajo del pistón y el mecanizado, ayudando a lograr compatibilidad y buen funcionamiento.
¿Qué diferencia hay entre barra cromada y barra cromada inoxidable?
La barra cromada inoxidable se recomienda en entornos con humedad o corrosión. La barra cromada estándar se usa en aplicaciones generales. La elección depende del entorno de trabajo y requisitos de durabilidad.
¿Cuándo conviene elegir tubos lapeados inoxidables?
Conviene elegir tubos lapeados inoxidable cuando el cilindro trabaja en ambientes húmedos, exteriores o con riesgo de corrosión. Es una buena opción cuando se busca mayor resistencia y estabilidad en condiciones exigentes.
¿Barras cromadas y tubos lapeados sirven para reparación de cilindros?
Sí. Se usan frecuentemente en mantenimiento y reparación de cilindros hidráulicos para sustituir vástagos o camisas, siempre confirmando medidas y compatibilidad con el cilindro.
